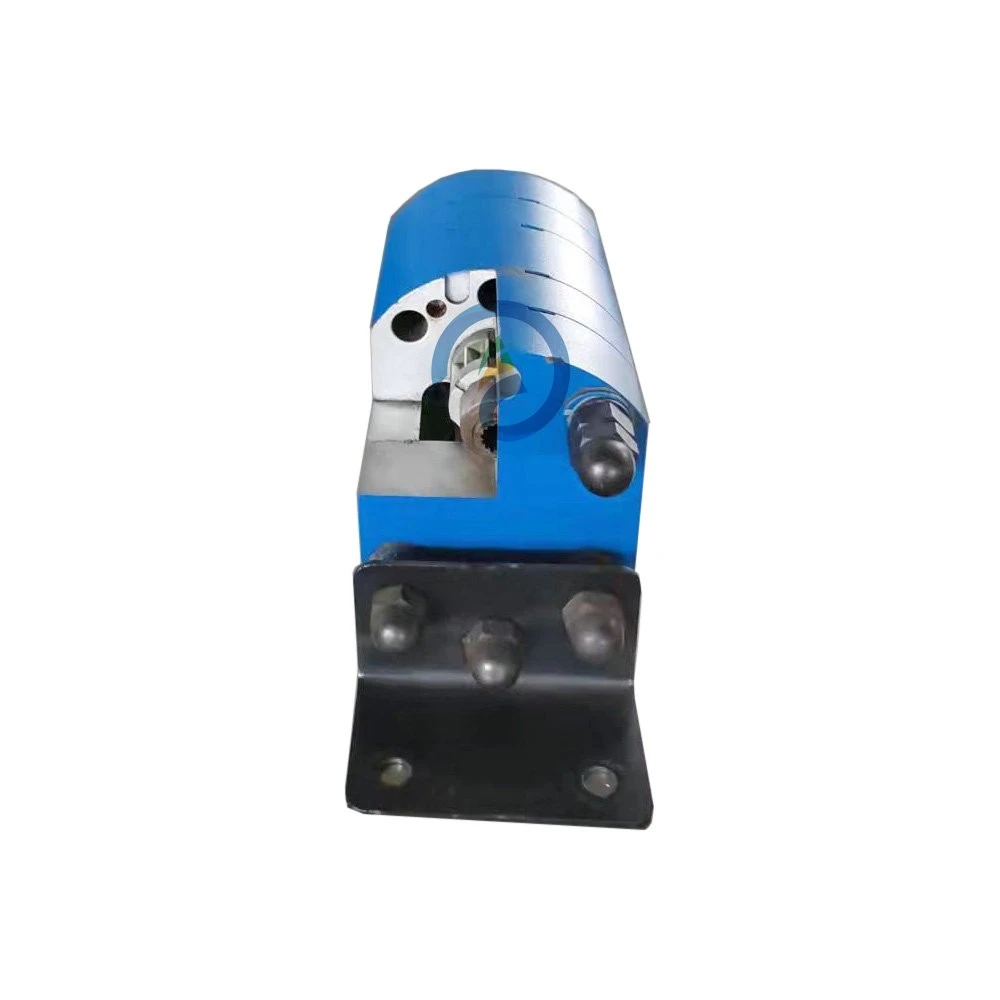

Divider de flux 2 ports sense vàlvula de relleu

Característiques estructurals del divisor de flux 2 ports sense vàlvula de relleu

1. Dues parelles d’engranatges simètrics: cada parella d’engranatges consisteix en un engranatge de conducció i un engranatge impulsat, similar a l’estructura d’engranatges d’una bomba d’engranatges convencionals, amb perfils de dents idèntics, mòduls i nombres de dents.
2. Eix de connexió rígid: Els engranatges de conducció dels dos parells d’engranatges estan connectats coaxialment per un eix rígid, assegurant que les seves velocitats de rotació s’alineen estrictament (sense rotació relativa).
3. Inlet d’oli i dues sortides d’oli: l’entrada d’oli rep l’oli de pressió alta - de la bomba hidràulica; Les dues sortides de petroli estan connectades a dos actuadors, respectivament. Els volums de la cambra d’oli i les dimensions de la ruta del flux corresponents a les sortides d’oli són completament simètriques.

Sincronicitat del divisor de flux 2 ports sense vàlvula de relleu

La precisió de sincronització del motor dividit síncron de 2-output està garantida per "enllaç rígid mecànic", independentment de les diferències de càrrega:
1. Fins i tot si les càrregues dels dos actuadors difereixen (per exemple, el cilindre A està sotmès a una força més gran que el cilindre B), l’eix rígid obliga les dues parelles d’engranatges a girar a la mateixa velocitat, mantenint els seus desplaçaments i, per tant, sincronitzant les velocitats de l’actuador (o els desplaçaments).
2. En comparació amb les vàlvules síncrones que es basen en l’equilibri de la pressió del petroli hidràulic, els motors síncronos d’engranatges ofereixen una major precisió de sincronització (normalment menys de l’1,5%) i no es veuen afectats per factors com la compressibilitat i fuites d’oli hidràulic.

Aplicació de divisor de flux 2 ports sense vàlvula de relleu
Aquest producte s’utilitza principalment en escenaris que requereixen una sincronització estricta de dos actuadors, com ara:
1. Aixecament síncron de dos cilindres en maquinària de construcció (per exemple, boom telescòpics de grua i booms excavadores);
2. Conducció sincrònica de pistes/rodes a banda i banda de la maquinària mòbil;
3. Primera sincrònica de dues barres d’empenta en línies de producció automatitzades.
